池島炭鉱、第一立坑の謎(3)

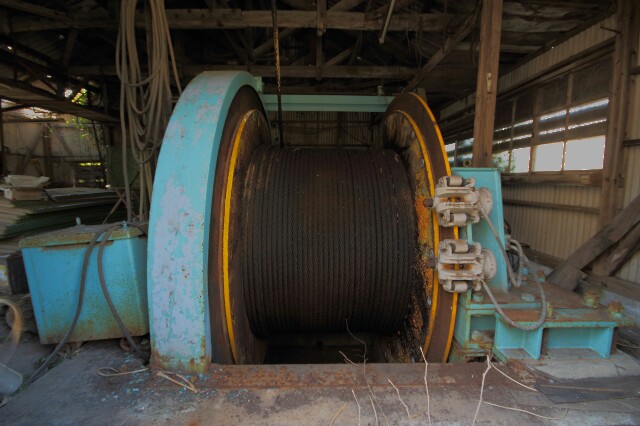

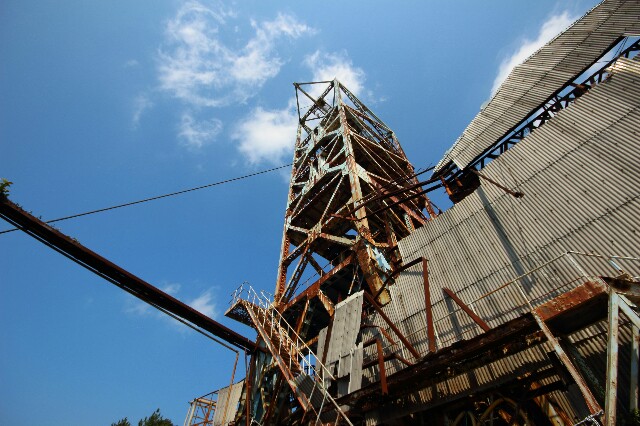

f:id:kuma438:20170320223314j:image
f:id:kuma438:20170320223320j:image
さて、反対側に伸びたメインロープの先には謎の巻き上げ機……*1



……コレ、メインロープの交換用の巻き上げ機じゃね?

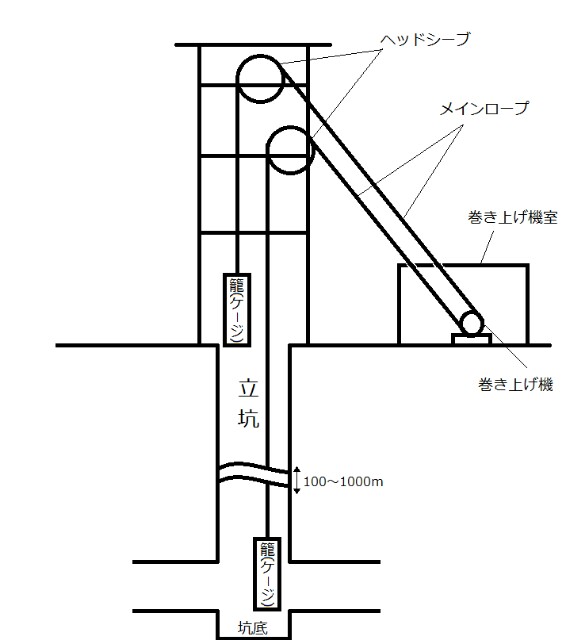

f:id:kuma438:20170320224006j:image

(何回目だろこの図)

エレベーターを繋ぐメインロープ、このロープは直径六センチ程度と太いものの、数年程度で交換が必要な消耗品*2であり、直線上に交換用のロープを巻き付けるドラムや巻き上げ機を配置して云々かんぬんして交換するのです。



詳しくは多趣味型北海道人様のブログをご覧下さい

立坑櫓のメンテナンスとは?【2】 : LOST COAL MINE



さて、この巻き上げ機、本当にメインロープ交換用の物なのか?交換用の巻き上げ機だったとして何故この形で放棄されているのか?



……これらの疑問について池島炭鉱に勤めていた職員に取材したところ、意外な事実が判明したのです。



  • Q.あの第一立坑の真横にあるドラムの巻き上げ機、あれはメインロープ交換用の物なのか?
  • A.確かにあの巻き上げ機はメインロープ交換用の物だ。



  • Q.では何故メインロープがあの形のまま放棄されているのか?
  • A.そりゃあ、立坑の点検に使ったからよ



……んんん?立坑の点検に使った?



実はこの第一立坑、池島炭鉱が閉山する十年以上前から使われなくなっていたのです。

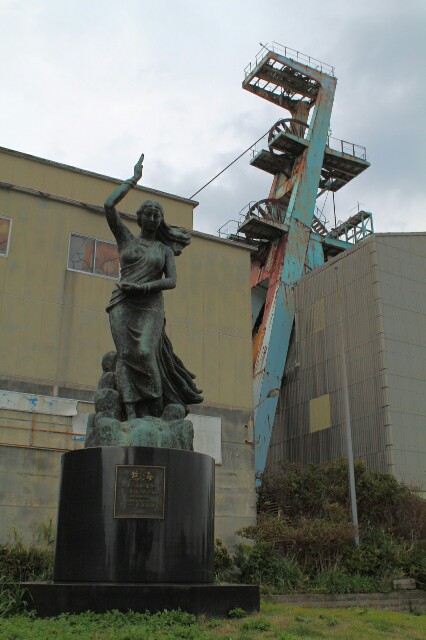

第一立坑完成から暫くして、石炭の産出量が増え、かつ採掘場所がどんどんと深くなっていき第一立坑だけでは効率が悪いという事で第一立坑より深い場所と連絡する、第二立坑が建設されました。

f:id:kuma438:20170320230404j:image

この第二立坑、第一立坑とは違いエレベーターで運ぶものを人だけに限定することで効率化を図ったものです。では石炭はどうやって地上に上げてたのでしょうか?


f:id:kuma438:20170320232650j:image

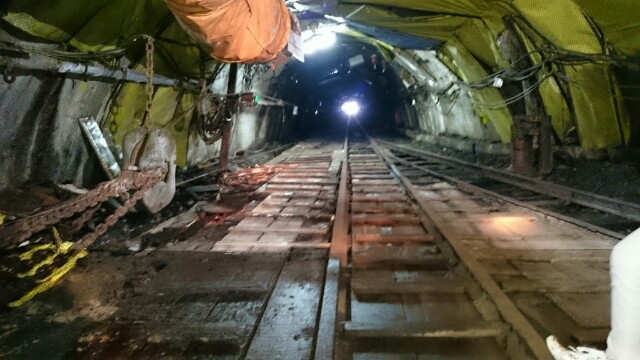

f:id:kuma438:20170320232408j:image

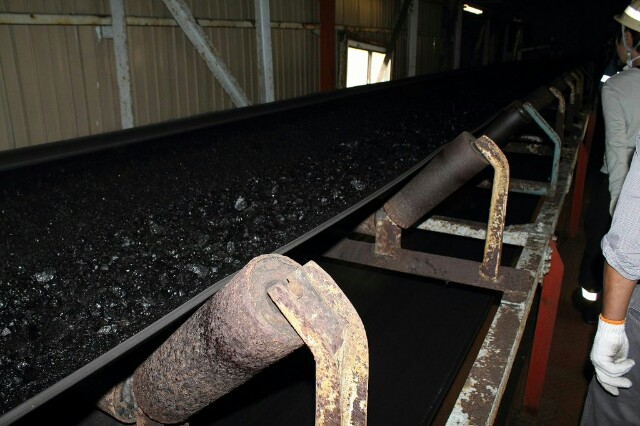

答えは立坑とは別に傾斜をもったトンネル、斜坑を作りその中の石炭を地上に運び出すベルトコンベアを設置することです。

ベルトコンベアは立坑と違い、連続して石炭を運ぶことが出来るため立坑よりも効率が良いです。

このベルトコンベア斜坑と第二立坑の完成により、第一立坑は仕事を失い昭和五十年代後半には運搬立坑としては用途廃止となりました。

用途廃止されたのに点検の必要があるのだろうか、という疑問が産まれますがここで第一回を思い出してみてください。





第一立坑は運搬立坑ですが、同時に排気立坑をも兼ねるのです。運搬機能は廃止しても排気の機能は必要であったため、立坑はその後も閉山まで残されたのです。

話は立坑の点検に戻ります。

他のトンネルと同じように立坑も壁にヒビが入ってないか、崩れてないかなどの点検が必要になります。通常ならエレベーターに乗って低速運転を行い、点検作業を行うのですが……


f:id:kuma438:20170320234004j:image

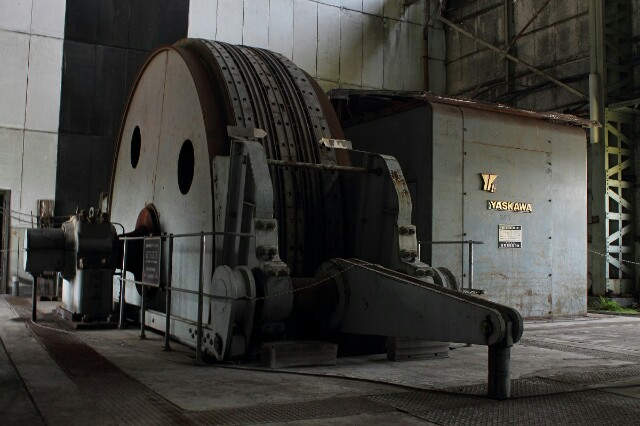

(写真は赤平炭鉱の巻き上げ機)

運搬立坑用の巻き上げ機、写真の用に巨大であり、かつ凄まじい電力を食うわメンテが必要だと年に数回の点検だけに使うとなると非常にコスパが悪いことに気付きました。
f:id:kuma438:20170320234510j:image

そこで、目をつけたのがロープ交換用の巻き上げ機でした。適度な小ささであり、点検要員を乗せるだけなので過度な負荷はかからない、低速運転で良いのでドラム式の巻き上げ機でも十分に速度が確保できるなどの理由から、メインの巻き上げ機からロープを外し、片方のエレベーターの籠を撤去した上で排気立坑の保全用に採用されたのです。



このような理由から、池島炭鉱の第一立坑は妙なメインロープの懸かり方をしていたと言う訳なのです。



*1:しかもディスクブレーキ……大型巻き上げ機にディスクブレーキを採用する利点って何でしょうね

*2:数百~数千メートルの長さであるため、一本数億円する炭鉱で最も高価な消耗品

池島炭鉱、第一立坑の謎(2)



そう、この第一立坑、メインロープの懸かり方がおかしいのである。

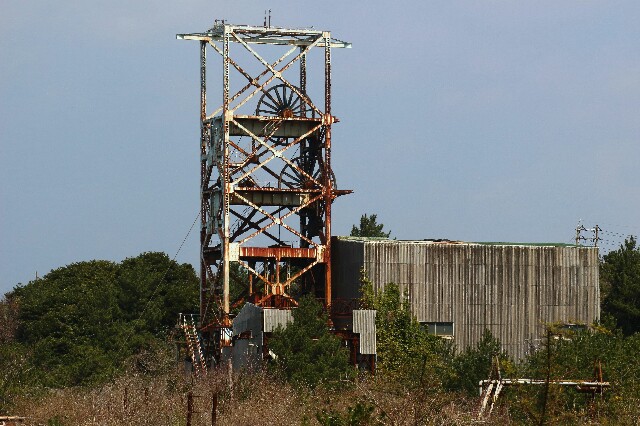

f:id:kuma438:20170319114026j:image

本来であれば正面に向かって右側の巻き上げ機室に伸びてなければならないメインロープが左に向かって伸びているではありませんか!


f:id:kuma438:20170319154844j:image

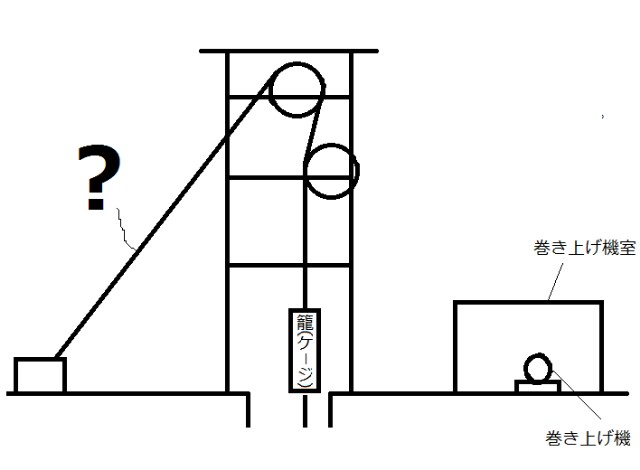

(正しい形)
f:id:kuma438:20170319155159j:image

(現状の第一立坑)



どういうこっちゃねん……

実は巻き上げ機室が左側にある?いやいやヘッドシーブの設置方向からしてそれは無いでしょ……

奔別の用に*1閉山中に何かあった?いやそんな話も聞かないし……





 と、言うわけで謎を解き明かすべく、島の案内ツアーに参加してメインロープの伸びている方向に向かってみた*2


f:id:kuma438:20170319161945j:image

んー、やっぱり立地的*3に海風の侵食が激しいなぁ。

んで、ロープの先は……

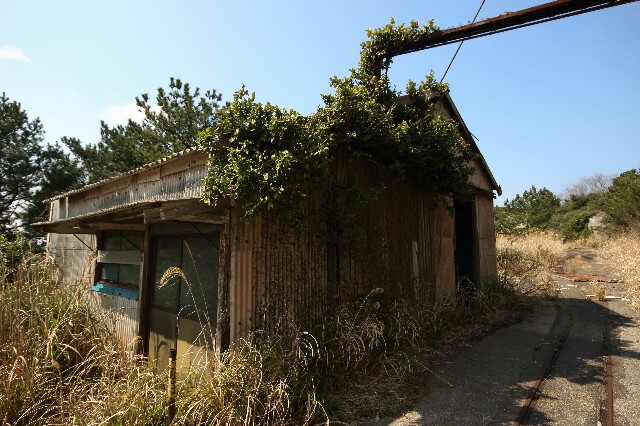

f:id:kuma438:20170319162045j:image

んんんんんんん???

何だこの、何だこの小屋と言うか……何?

どう考えてもメインの巻き上げ機が入ってるとは思えない小ささの建物があるではありませんか。そこに向かって伸びているメインロープ……



同行していたガイドの人に許可をもらって扉を引いてみるも空かず、仕方ないので壁に空いた穴にカメラを突っ込んで撮影してみると……


f:id:kuma438:20170319162220j:image

んんんんんんんんんん!?!?

これ、(多分)メインロープ交換用のウインチじゃん!

しかも良く見たらディスクブレーキだし!



(もう一回続くよ)



*1:奔別炭鉱の立坑は閉山時の作業中に事故を起こしてメインロープが懸かりっぱなしになってる

*2:現在はルートが変わり、第一立坑周辺は立ち入り禁止です

*3:池「島」の名の通り四方を海に囲まれてる、かなり海風も強い

池島炭鉱、第一立坑の謎(1)

九州、長崎県に平成18年まで操業していた松島炭鉱(株)池島炭鉱がある。この炭鉱には四つの立坑*1があった。



第一立坑、第二立坑。鉱区*2の拡大により換気目的で作られた蟇島*3入気立坑、排気立坑である。第一・第二立坑は運搬を目的として作られたものであり、今回取り上げる第一立坑にも三段の籠をもつ運搬用のエレベーターが設置されている。


f:id:kuma438:20170220215630j:image



この第一立坑、特徴的な点として運搬(用)立坑に加えて排気(用)立坑をも兼ねている点である。

通常、運搬立坑はほとんどの場合で入気である。理由として、運搬立坑は人や石炭を積んだトロッコを出し入れするレールを敷く関係上、それなりに立坑の地上の開口部周辺が開放的である必要がある。

入気の場合、雑に言えば穴を開ければ自然に空気を取り込むので設備を揃える必要も無い*4のだが、排気の場合はそうはいかないのである。

排気立坑は地下深くの坑道から汚れた空気を吸い上げるために大型の扇風機を備えている。

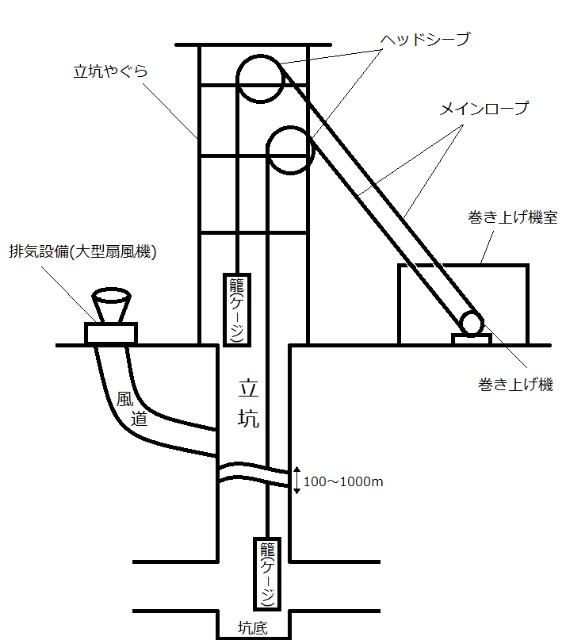

f:id:kuma438:20170302201713j:image



運搬を兼ねた立坑の場合、立坑の開口部は運搬機器で占領されているため、図のように少し離れた場所に扇風機を設置、風洞と呼ばれるトンネルを伸ばし、立坑に接続するのである。この接続場所は立坑の地上開口部から少し下がった場所になる。そのため、なんの対策も行わない場合は地下深くの坑道から空気を吸い上げず、距離が近い地上から空気を吸い上げてしまう、と全く無意味なことになってしまう。

それを防ぐためには地上の運搬設備、立坑やぐらごと全体を覆い、気密する必要があるため建設・管理コストが凄まじいことになるので、運搬排気立坑はあまり存在しないのである。



しかし、この第一立坑は建屋全体を密閉し気密するのではなく、ドイツよりもたらされたエアーロック設備を日本で初めて導入*5したことにより主にコスト面の問題が緩和されたのである。

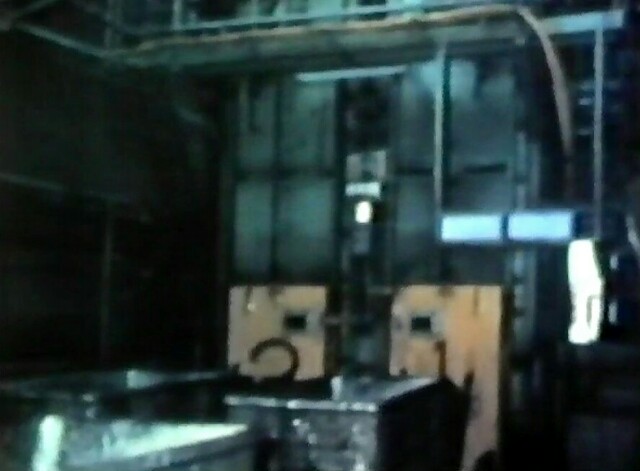

f:id:kuma438:20170308152418j:image

 このエアーロック方式は主なメリットとして

  • 広大な気密室を必要としないため安価である
  • 地上部の建屋を明るく、かつ湿気を少なく出来る
  • 地上部のトロッコのレールの配線の制限が無くなる

……などがある。



デメリットとしては

  • エレベーターの籠の重量が増す
  • 籠が変形した場合の交換は地底で行わなければならない
  • 二段以上の籠に同時に人員を乗降させることが出来ない
  • 立坑そのものの点検作業が制限される
  • エアロックのドアの開閉上、運転サイクルが伸びる
  • エアロックの開閉で人員が急激な気圧変化に襲われる

 がある。



……これ、メリット以上にデメリットが多くて初期投資は少なくても数年でランニングコストが越えてきそうな気も……

「池島」と言う狭い島中な立地条件的に多少なりとも面積を少なく出来るエアーロック方式を選んだ…………のかなぁ。

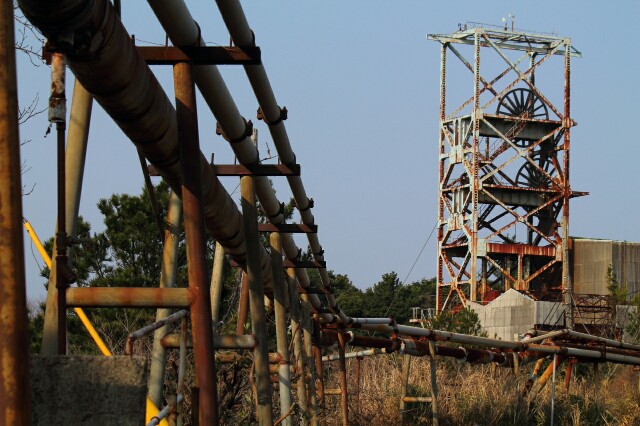

さて、本記事のタイトルにある謎に触れていこうと思うのだが、すでに一枚目の写真にソレは写っている……






f:id:kuma438:20170302203017j:image






f:id:kuma438:20170303092214j:image






f:id:kuma438:20170303092335j:image

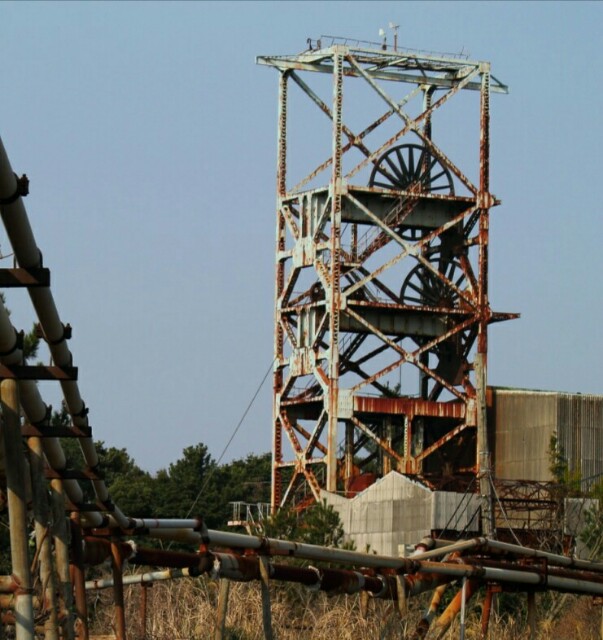

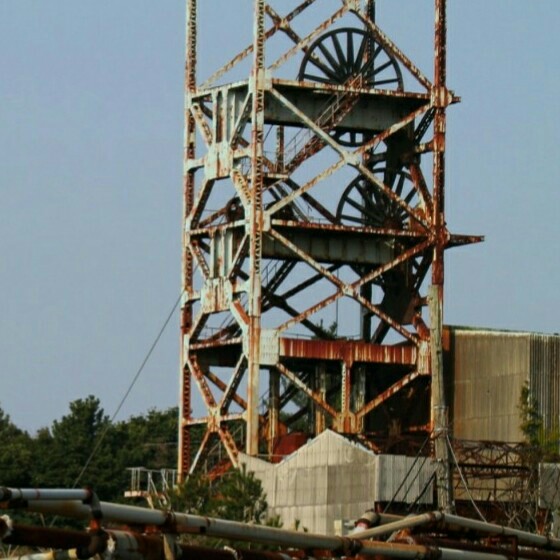

お前、メインロープのかかり方、おかしくねぇ!?

 (続きます)



*1:縦の坑道、縦穴。エレベーターを設置して運搬に用いるものと扇風機を設置して換気に用いるものがある

*2:石炭を掘ってる区域

*3:ひきしま

*4:入気用の扇風機を備えたものも勿論ある

*5:三井三池製作所製
